六安市河西污水处理厂及配套管网工程——污水、污泥过淠河通道工作井、接收井咬合桩工程圆满完工!

时间:2021-08-01 来源:创泰地基网络技术部:汪编辑 点击: 1130次

近日,我公司六安市河西污水处理厂及配套管网工程--污水、污泥过淠河通道工作井、接收井咬合桩工程圆满完工,为建党百年献上贺礼。mmexport1627758436401.jpg图1


    六安市河西污水处理厂及配套管网工程--污水、污泥过淠河通道工程位于六安市市淠河东西两侧、寿春路大桥北侧,西起景观大道污水管道,东至寿春路与淠河北路交叉口。顶管工作井位于景观大道与寿春路交口西北角,顶管接收井位于寿春路与淠河北路交口西北角。

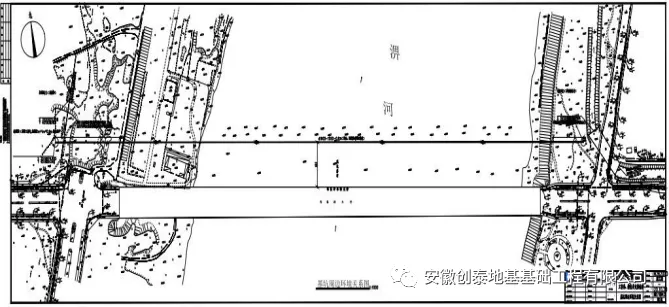

    工作井、接收井基坑开挖深度 28.8m-31m。该项目地层复杂,施工难度大。一方面地下水十分丰富,上层滞水,分布在③层细砂,④层中细砂及砾石中水量较大且与淠河联系密切;另一方面基坑嵌入较厚的中风化砂岩,入岩深度达到16m,岩层的天然单轴饱和抗压强度最大值达到75MPa。该项目设计直径 1000mm 咬合 30cm 硬咬合咬合桩112根,咬合桩深度达到41m。mmexport1627758498074.jpg图2 基坑周边环境图

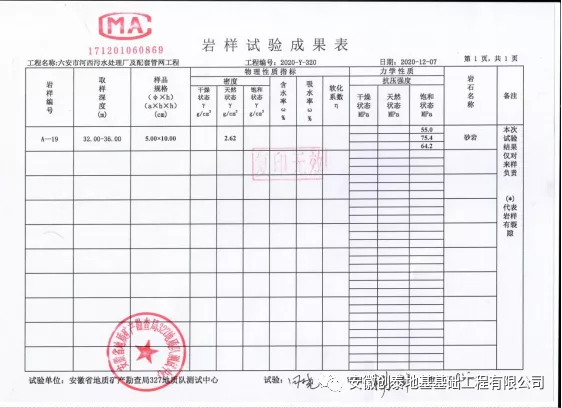

图3  地勘报告


图4  工作井图纸

    根据项目图纸及地勘并结合现场实际情况,我公司与业主方、总包方经过多轮方案讨论,决定使用DTR2106H全套管全回转钻机+SWDM36H旋挖钻机+SCC900HD多功能履带式起重机组合施工方案组织施工。

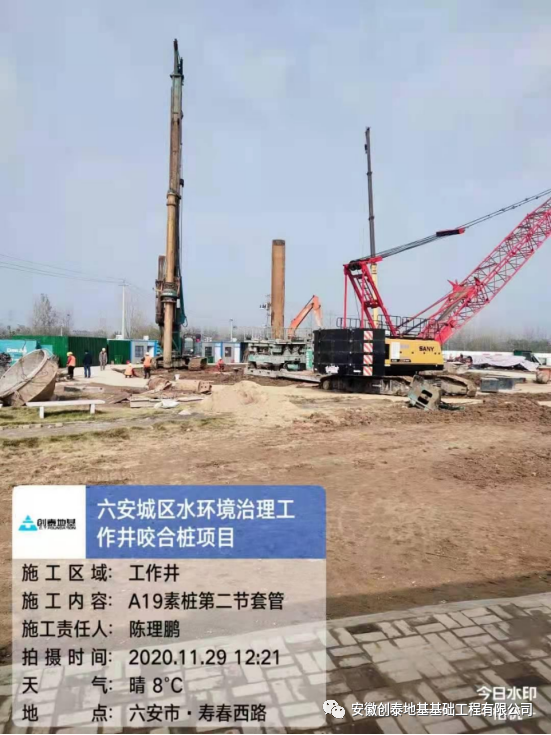

mmexporteee724922d1571f20c9a9612a8c690e3_1627758681645.png图5  现场施工照片(1)

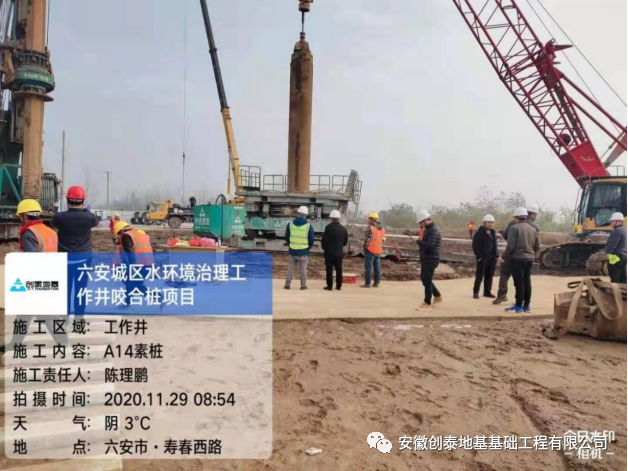

mmexport844ffa728e9288e3acc128c526ce87b9_1627758720577.png图6  现场施工照片(2)


    充分利用DTR2106H全套管全回转钻机套管护壁优势克服上部较厚的砂层、砾石层的不良土层,结合SWDM36H旋挖钻机强入岩能力,配备施工经验丰富、专业技术能力强的管理人员和技术工人,确保了项目的顺利推进。

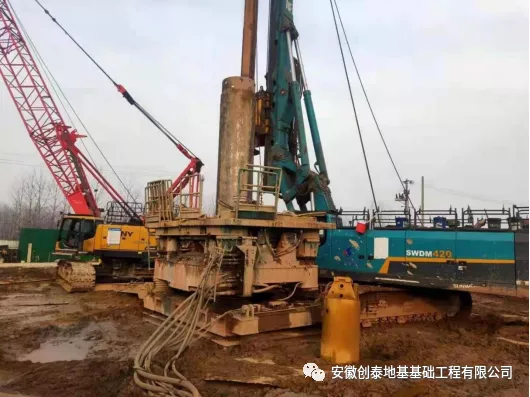

图7  钻机施工作业图(1)

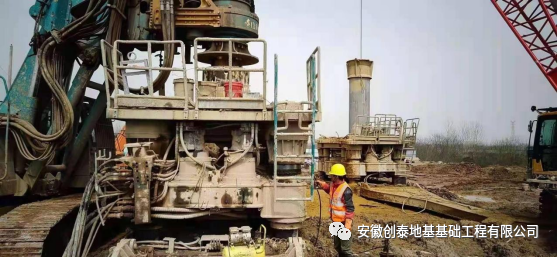

图8  钻机施工作业图(2)

mmexport14e04660122dd57ff57177f08a50da1c_1627758870936.png图9  项目施工团队


    全套管全回转钻机是一种以驱动套管做360度回转的全套管施工设备,主要应用于地下围护结构施工,如地铁车站围护结构,临近地铁基坑围护,对止水有很高要求的基坑围护结构施工;还可以应用于高回填地层灌注桩,溶洞地层灌注桩,拔桩清障及逆作法垂直插入钢立柱工法施工。全套管全回转钻机作为咬合桩施工的最佳装备,成孔精度可以做到有效控制,每次压入深度 500mm ,套管每次吊装长度 6m 左右,可以边压入边纠偏,进行全过程垂直度控制。

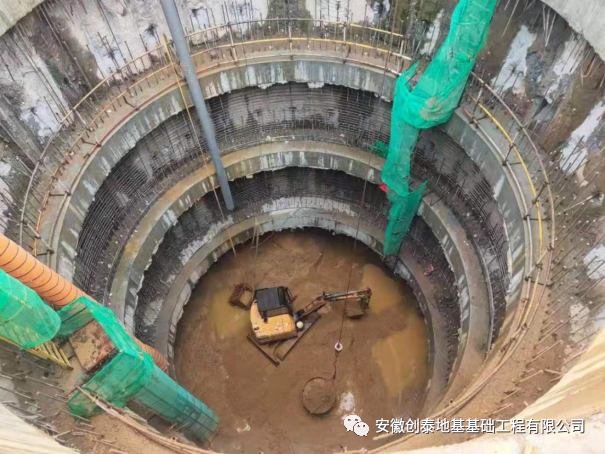

mmexportf6dd54302d086265462f727317103649_1627758911637.png图10  基坑开挖效果图
